首页 医疗仪器类薄膜开关

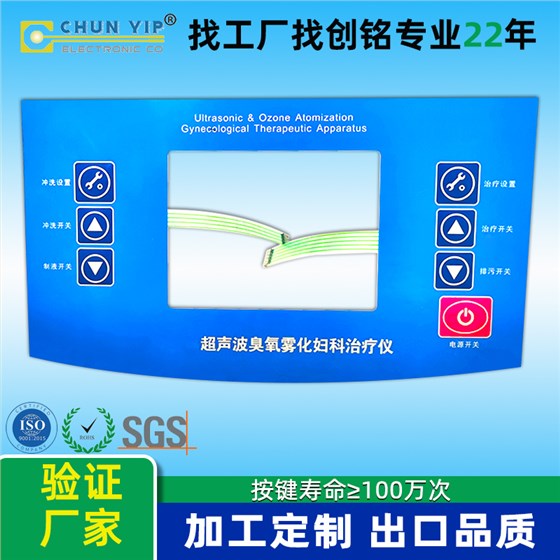

治疗仪薄膜开关

治疗仪薄膜开关

产品详情

CHUNYIP对自己的要求

1.配色精准精确,可根据客户要求配色,采用PantoneRal配色系统,采用先进的灯箱和电脑配色,也可做半色调印刷

2.良好的材料控制以确保所有的材料都是高质量的,我们使用的所有材料都符合rohs标准

3.我们的工程师会与客户合作,为客户推荐防水、防尘、防腐等特殊的方案设计,以满足客户的需求;

4.严格的质量检测,100%的功能测试,并可以做特定的测试,如湿度腐蚀试验,寿命测试,弹性报告测试;

5.我们是合格的薄膜开关生产厂家除了薄膜开关和面板外,我们还可以做不同类型的组装,如薄膜开关和触摸屏与FPC, PCB,硅橡胶,金属背板,塑料边框组合等;

6.我们可以接受小批量订单,并提供有竞争力的价格。

东莞市创铭电子科技有限公司生产薄膜开关结构

14层结构:面板+垫片+电路(可以是PET电路或FPC电路)+背胶

26层结构:面板+垫片:弹片+垫片+电路(可以是PET电路或FPC电路)+背胶;

3、其他结构

1. 覆盖层+面胶+橡胶按键+面胶+线间+垫片+线+背胶;

2. 覆盖层+垫片+线间+ PCB电路;

还有很多其它类型的接口按键结构。可以根据客户的实际需求,为客户设备设计出合适且经济的结构。


中文上下线路薄膜开关结构图

创铭电子可定制生产超大尺寸薄膜开关、薄膜按键、图形覆盖层、薄膜电路、LED背光薄膜开关、LGF背光薄膜开关、EL背光薄膜开关、电容薄膜开关、橡胶按键薄膜开关、FPC电路薄膜开关、PCB电路薄膜开关,PCB集成电路薄膜开关、金属后面板薄膜开关,亚克力/PC后面板薄膜开关,防水薄膜开关,防紫外线膜开关,防刮薄膜开关,数字印刷薄膜开关等所有应用领域:

仪器和仪表——测量仪器,分析仪器,导航仪器,医疗仪器。

家用电器——遥控器、电子锁、洗衣机、微波炉、电饭煲、影音设备。

办公系统——电话,传真机,复印机,计算器。

计算机——操作键盘、显示器、打印机、绘图仪。

电子玩具——电子风琴、游戏机、电子靶子。

公司已通过ISO9001:2015质量管理体系认证,SGS认证,AAA级信用企业。我们为全球客户提供电容和电阻薄膜开关及按键面贴、触摸薄膜开关、硅橡胶、薄膜面板、PCB集成电路FPC组合式薄膜开关,以及提供OEMODM薄膜开关系列产品的整体解决方案!

治疗仪薄膜开关

薄膜开关标准参数参考

项目 描述 技术能力
1 工作电压: <35V(DC)
2 工作电流: ≤100mA
3 接触电阻: 0.5~10Ω
4 工作电阻: 40Ω~500Ω
5 绝缘电阻: >100MΩ 250V DC
6 基材耐压: 125V AC for 1 minute
7 操作力度: Flat type 50-500g
8 回弹时间: ≤5ms
9 寿命: Flat type≥500 million times
Tactile type≥100 million times
10 回路电阻: 50Ω150Ω350Ω三档,或以用户需要确定
11 绝缘油墨耐压: 100V/DC⒈可靠性使用寿命:〉100万次
12 闭合位移: 0.1~0.4mm(无触觉型) 0.4~1.0mm(触感型)
13 导电银浆迁移: 在55℃,温度90%,56小时后,二线间为10MΩ/50VDC
14 银浆线宽: ≥0.3mm,最小间隔0.3mm,线路毛边<1/3,线路缺口<1/4线宽
15 引脚间距标准: 2.54 2.50 1.27 1.25mm
16 引出线抗曲度: 用d=10mm钢棍压滚80次线路不断
17 工作温度: 25℃~+80℃90% RH or less
18 存贮温度: -40℃~+85℃ 温度95%±5%
19 恒温恒湿测试温湿度: +40℃,90%~95%,240 Hours
20 大 气 压: 86~106KPa⒈印刷尺寸偏差±0.10mm,外型边线不清编差±0.1mm
21 功能启动行程: Flat type 0.1~0.5mm
Tactile type 0.6~1.5mm
印刷要求:
银浆线无氧化、无杂质
色差±0.11mm/100mm,绝缘油墨全部覆盖银浆线路
没有墨水分散, 字迹无残缺
色差不大于二级
不得有折痕、脱漆
透明窗透明干净,颜色均匀,无划痕、针孔、杂质
结构稳定,使用时间长,按键寿命在100万次以上,绝缘油墨全部覆盖银浆线路,产品色差不大于二级,无油墨散,印刷尺寸偏差±0.10mm, 外型边线不清编差±0.1mm,没有折痕、脱漆,色泽均匀,没有刮伤、针孔、杂质

我们的优势

4

创铭电子大门展示/创铭电子前台展示

创铭电子工厂大楼前门

公司地址:广东省东莞市长安镇厦边社区兴业五街19号邮编:523877

创铭电子门口的展示和接待

东莞市创铭电子科技有限公司的接待和工厂的大门给任何参观者一个很好的环境和心情。

3

半自动丝网印刷机

我们拥有7台半自动丝印机和1台大型半自动丝印机,为我们的薄膜开关PET电路印刷的所有设计要求提供可靠的丝印支持。

丝网印刷的车间

CHUNYIP丝印车间下十万级无尘室,除半自动丝印8台外,配有菲林曝光室、调墨室、紫外线干燥机一台、红外线干燥机一台。还有一个烤箱室,有三个烤箱。

5

机和冲床

公司现有啤机2台,冲床3台,热压机2台,材料切割机2

自动打孔机

我厂还配备了自动冲孔机,可快速完成自动冲孔工序,提高了很大的生产效率。

6

薄膜开关装配车间

拥有全自动打端子机1台、半自动打端子机2台、手动打端子机1台、覆膜机4台、全自动打孔机1台、半自动打孔机2台、点灯机3台等;2条装配流水线将面板层、垫片和电路封装在一起,形成一个完整的层薄膜开关。

薄膜开关检测车间

检测生产良好品质的薄膜开关产品,配备电性测试仪3台、高度测试仪1台、寿命测试机2台、环境测试机1台以及各种检测、测试设备

9宫格

合作客户

创铭电子拥有超过20年的OEMODM技术服务,为合作客户提供一站式解决方案,并一直为全球200多家稳定客户提供最优质的服务,提供研发、设计、生产等服务。

客户访问

创铭电子拥有厂房3000多平方米,每月都有众多客户前来咨询、考察、合作。我们拥有超过20年的定制生产经验,吸引国外客户亲临工厂参观,我们也为这些客户提供优质的产品和服务。

展会活动

当世界各地有展会时,创铭电子会积极参与,将我们的产品与技术带给世界各地的客户,为他们解决各种困扰薄膜开关的问题,为他们提供良好品质的薄膜开关产品。

01

关于创铭:

东莞市创铭电子科技有限公司成立于2000年,21年经验专注于适用各个领域应用的薄膜开关、薄膜面板、薄膜按键产品生产和研发。为各区域客户提供薄膜开关OEM/ODM解决方案。工厂通过ISO9001:2015体系认证,保障我们的生产 和供应链的可靠性。产品在包装出货前进行检验和测试,减少缺陷的品质保障。

7

证书

我们致力于为您提供以下服务:

1.运用丝印、胶印、移印、数字印刷等具有美观的面板

2.生产制造含有弹片贴片LED、电容、电阻、二极管等优质薄膜开关

3.设计具有防静电、防化学品、防紫外线、防划伤、防水等能在严酷环境下维持100万次以上寿命优质薄膜开关和控制按键板

4.结合与PCB/FPC/FFC/PC/PMMA/硅胶按键/金属背板/塑料外壳的优质薄膜开关和控制按键板

5.提供平面型、打凸、弹片、薄膜鼓泡具有良好手感品质的薄膜开关和控制按键板


售前支持:

1)与客户认真沟通所有的要求和规范;

2)向客户提出设计改进建议;

3)提供多种不同的解决方案供客户比较;

4)设计客户认可的工程图纸;

5)提供相关资料、数据表及证书。


售后服务包括:

1)发货前与客户沟通,帮助客户选择性价比高的发货方式;

2)采用单个的包装方式,既能保证运输费用的经济性,又能很好地保护产品;

3)产品寄出后,我们会及时通知客户,并将快递单号告知客户,以便客户追踪包裹;

4)客户收到货物后,及时跟进货物质量;

5)如果客户遇到装配问题,我们的工程师可以在线或到客户工厂提供技术支持;

6)如果交付的产品有质量问题,如果真的是创铭电子造成的质量问题,我们可以立即为客户进行退货,换货优先处理

7)如果交付的产品有质量问题,不是创铭电子造成的,我们会派工程师与客户进行讨论、检查、测试,并提供详细的解决方案协助客户解决。


02

常见问题解答:

1.你是制造商还是贸易公司?
A:我们是制造商,欢迎您参观我们的工厂,提供视频和图片让您检查。

2.可以生产什么样的膜开关?
A:超大薄膜开关、薄膜键盘、薄膜面板、薄膜电路、LED背光薄膜开关、LGF背光薄膜开关、EL背光薄膜开关、电容薄膜开关、硅胶按键薄膜开关、FPC电路膜开关、PCB电路板薄膜开关、金属背板膜开关、亚克力/PC背板薄膜开关、防水薄膜开关、防紫外线膜开关、防刮膜开关、数字印刷膜开关等。

3.薄膜开关、橡胶键盘和PCB组装需要什么样的文档?
A:薄膜开关:需要CorelDraw或Ai或CAD矢量图绘制;
B:硅胶按键:结构需要3D图,图形打印图;
PCB或FPC的细菌文件,BOM清单,测试方法;

4.如何下订单和报价?
信息需要如下:
1)图纸、照片、要求、数量
2)覆盖层尺寸:
材料:PET/PC
面板:哑光度/无光泽度
粘合剂:3M467/3M468
按钮:嵌入扁平金属弹片
LED:是/否

5.那么免费的样本政策呢?

1)免费样品:如果您支付了运费,我们可以为您提供免费同类样品。
2)定制样:可以提供图纸、要求和数量,我们报价。

6.我们的运输方式是什么?
A:重量小量,采用快递运输;重量大量,采用快递+配送运输,并按客户指示送达;急需的可安排师傅送货到达指定地点。

7.如何保证售后服务?
A:我们将会一直跟踪整个过程的生产情况,保证顺利运到贵方。如果出现任何问题,我们将为您提供全方位的解决方案。

8.我们的付款条件是什么?
A:对于新客户,我们将提前50%,其余的在发货前做50%。对于长期合作的客户,我们每月报表。

最好将设计图纸或样品与其他详细数据一起发送给我们,然后我们将根据您的要求定制膜开关。
